Pengangkat tali kawat adalah perangkat penanganan bahan kritis yang direkayasa untuk pengangkatan, penurunan, dan posisi horizontal beban berat yang dikendalikan di sektor industri, konstruksi, laut, dan logistik. Dikarakterisasi oleh tali kawat kekuatan tinggi (biasanya konstruksi untai 6 × 19 atau 6 × 37) yang terluka di sekitar drum mesin presisi, itu memanfaatkan transmisi daya mekanis (didorong motor atau manual) untuk memberikan kapasitas bantalan beban yang luar biasa, akurasi posisi, dan daya tahan - sesuai dengan standar internasional seperti ISO 4309 (tali kawat), ASME B30.16 (angkat), dan EN 13157 (peralatan angkat). Artikel ini secara sistematis menjelaskan tentang aplikasi teknis, klasifikasi, keuntungan inti, kriteria seleksi, dan protokol keselamatan angkat tali kawat, menyediakan referensi profesional untuk insinyur industri, manajer fasilitas, dan spesialis penanganan bahan.



A kawat tali angkatberoperasi pada prinsip mengubah gaya rotasi (dari motor atau engkol manual) menjadi gerakan linier melalui kereta gigi dan perakitan drum. Komponen teknis utama dan spesifikasi mereka termasuk:

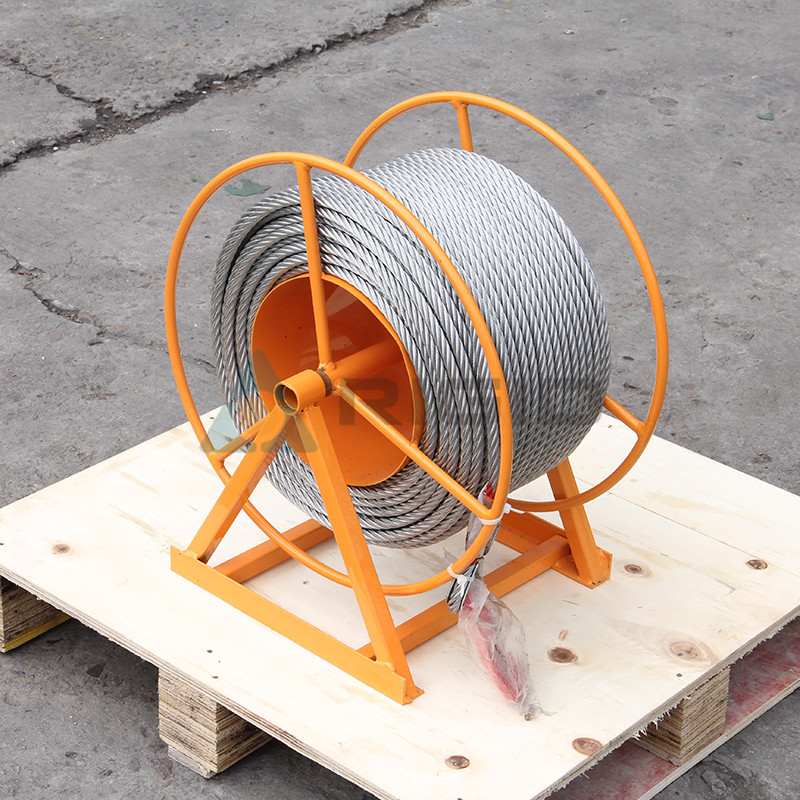

- Tali kawat: Baja tarik tinggi (kekuatan pecah minimum 1500 MPa) atau baja galvanis untuk ketahanan korosi; inti sintetis (serat) atau inti baja untuk keseimbangan fleksibilitas / kekuatan. Sesuai dengan ISO 4309 untuk ketahanan kelelahan (≥106 siklus).

- Drum: Konstruksi baja karbon (CK45) atau baja paduan (42CrMo4), dengan desain alur untuk mencegah selincir tali. Diameter drum ≥18 × diameter tali kawat (ASME B30.16) untuk meminimalkan kelelahan lenturan tali.

- Gear Train: Sistem gigi planet (efisiensi ≥90%) untuk kepadatan torsi tinggi atau sistem gigi cacing (mengunci diri) untuk memegang beban statis. Rasio gigi 40: 1-1000: 1, disesuaikan dengan kapasitas beban dan kecepatan angkat.

- Sistem Drive: Listrik (AC 380V / DC 24V), manual (rantai tangan), atau pneumatik (udara terkompresi, 0,6-0,8 MPa) sumber daya. Motor listrik memiliki kelas perlindungan IP54 + untuk lingkungan industri.

- Sistem rem: rem cakram mekanis atau rem drum yang aman gagal, mampu menahan 150% beban nominal (EN 13157). Pembreman dinamis opsional untuk turun beban berat yang dikendalikan.

- Sistem Kontrol: Kontrol jarak jauh berkabel (kabel 2-5 m) atau nirkabel (RF, rentang 50-100 m), dengan penyesuaian kecepatan proporsional (0,5-5 m / min) untuk posisi presisi.



2.1 Dengan Sumber Daya

| Type               | Technical Specifications                                                                 | Typical Applications                          |

|-------------------------|------------------------------------------------------------------------------------------------|---------------------------------------------------|

Hoist Tali Kawat Listrik Daya motor 0,5-20 kW, beban nominal 0,5-50 ton, kecepatan angkat 0,3-10 m / min. Model AC untuk instalasi tetap; Model DC (12V / 24V) untuk penggunaan seluler. Pabrik manufaktur, gudang, jalur produksi otomatis. |

Manual Wire Rope Hoist Hand chain drive, gear ratio 40: 1-60: 1, beban nominal 0,5-10 ton. Tidak ada ketergantungan daya, desain kompak. Lokakarya kecil, lokasi konstruksi jarak jauh, cadangan darurat. |

Pneumatik (Air) Wire Rope Hoist Udara terkompresi (0,6-0,8 MPa), tahan ledakan (bersertifikat ATEX), beban nominal 1-30 ton. Cocok untuk lingkungan berbahaya (debu / gas mudah terbakar). Kilang minyak, pabrik kimia, operasi pertambangan. |

Trolley-Mounted Wire Rope Hoist Trolley integral (manual / listrik) untuk gerakan horizontal sepanjang balok I (lebar jalur 100-600 mm). Fungsionalitas mengangkat + melintasi. Derek overhead, jalur perakitan, penanganan bahan gudang. |



2.2 Dengan Kapasitas Beban (Standar Industri)

- Tugas ringan: 0,5-2 ton - Perakitan bagian kecil, gudang ritel.

- Tugas menengah: 2-10 ton - Manufaktur, konstruksi ringan, logistik.

- Tugas berat: 10-50 ton - Pabrik baja, konstruksi, penanganan kargo laut.

- Tugas Ultra-Berat: ≥50 ton - Konstruksi jembatan, manufaktur mesin berat, platform lepas pantai.



3.1 Manufaktur & Gudang

- Pengolahan Bahan: Mengangkat dan memposisikan bahan baku (kumparan baja, ingot aluminium), komponen kerja yang sedang berlangsung, dan barang jadi (mesin, peralatan). Lift yang dipasang di troli listrik terintegrasi dengan sistem penyimpanan dan pengambilan otomatis (AS / RS) untuk gudang throughput tinggi.

- Perakitan Jalur Produksi: Pengangkatan presisi bagian berat (misalnya, blok mesin, gearbox industri) selama perakitan, dengan akurasi posisi ± 5 mm untuk memastikan penyelarasan komponen.

- Loading / Unloading: Efisien loading / unloading truk, kontainer, dan kereta api, mengurangi tenaga kerja manual dan meminimalkan kerusakan beban.



3.2 Konstruksi & Infrastruktur

- Instalasi Struktural: Mengangkat balok baja (10-50 ton), panel beton pra-siap, dan batang penguatan ke ketinggian hingga 300 m (bangunan tinggi). Angkat listrik tugas berat dengan kapasitas angkat tinggi (50-100 m) dan sistem kompensasi beban angin digunakan dalam konstruksi jembatan.

Penyebaran Mesin: Posisi peralatan konstruksi (excavator, generator) di lokasi kerja, sering di ruang terbatas di mana presisi dan stabilitas beban sangat penting.

- Kerja Pembongkaran: Pengurangan puing-puing dan komponen struktural yang dikendalikan, memanfaatkan rem yang aman untuk mencegah jatuhnya tidak sengaja.



3.3 Laut & Luar Pantai

- Operasi Pabrik Kapal: Mengangkat bagian lambung kapal, mesin, dan kargo (kontainer, barang massal) dengan angkat tali kawat tahan korosi (IP67). Model pneumatik lebih disukai untuk platform lepas pantai untuk menghindari bahaya listrik.

Logistik Pelabuhan: Memuat / membebaskan kontainer (20-40 kaki) dan kargo massal (biji-bijian, batubara) menggunakan angkat tugas ultra berat (≥50 ton) terintegrasi dengan derek gantry.

- Energi lepas pantai: Melayani turbin angin dan rig minyak dengan angkat pneumatik tahan ledakan, mampu beroperasi dalam suhu ekstrim (-40 ° C hingga 60 ° C) dan lingkungan kelembaban tinggi.



3.4 Pemeliharaan & Perbaikan Industri

- Perbaikan Mesin: Mengangkat komponen mesin berat (misalnya, rotor turbin, casing pompa) untuk pemeliharaan, dengan angkat manual atau listrik yang menyediakan kontrol yang tepat untuk menghindari kerusakan pada bagian sensitif.

Penutupan Pabrik: Penghapusan cepat dan penggantian peralatan besar (penukar panas, reaktor) di kilang dan pabrik kimia, menggunakan angkat tugas berat dengan kapasitas beban tinggi dan kecepatan angkat cepat.



3.5 Pertambangan & Sumber Daya

- Pertambangan bawah tanah: Lift pneumatik tahan ledakan untuk mengangkat bijih, peralatan, dan personel di terowongan bawah tanah, sesuai dengan standar ATEX Zone 1/2 untuk lingkungan gas mudah terbakar.

- Pertambangan permukaan: Menangani fragmen batu besar dan peralatan pertambangan (loader, truk) dengan angkat tugas ultra berat, menampilkan tali kawat tahan abrasi dan kandang tahan debu.



4.1 Kapasitas Bantalan Beban yang luar biasa

Pengangkat tali kawat menangani beban dari 0,5 ton hingga 100+ ton, dengan faktor keamanan 5: 1 (ISO 4309) untuk menghitung beban dinamis (kejutan, getaran) dan keausan tali. Model tugas ultra berat digunakan untuk aplikasi kritis seperti konstruksi jembatan dan pemeliharaan platform lepas pantai.



4.2 Presisi & Kontrol

- Akurasi Posisi: ±5 mm untuk model tugas menengah, ±2 mm untuk aplikasi industri presisi (misalnya, perakitan manufaktur), memastikan penempatan beban yang tepat dan mengurangi kerusakan bahan.

Kontrol Kecepatan: Penyesuaian kecepatan proporsional (0,3-10 m / min) memungkinkan operator untuk menyeimbangkan efisiensi (mengangkat cepat untuk beban ringan) dan kontrol (penurunan lambat untuk beban berat / halus).



4.3 Daya tahan & Adaptasi Lingkungan

- Konstruksi yang kuat: bingkai baja kekuatan tinggi, lapisan tahan korosi (pelapisan seng, lapisan bubuk), dan gearbox yang disegel memperpanjang umur layanan hingga 10.000 + jam operasi.

- Kompatibilitas Lingkungan Ekstrem: Peringkat perlindungan IP54-IP67 untuk ketahanan debu / air; Varian tahan ledakan (ATEX) dan suhu tinggi (hingga 200 ° C) untuk kondisi berbahaya atau keras.



4.4 Fleksibilitas & Integrasi

Fleksibilitas Sumber Daya: Pilihan listrik (instalasi tetap), manual (situs jarak jauh), atau pneumatik (lingkungan berbahaya) untuk memenuhi berbagai kebutuhan operasional.

Integrasi Sistem: Kompatibel dengan derek overhead, derek gantry, dan sistem otomatis (AS / RS), memungkinkan integrasi mulus ke dalam alur kerja penanganan bahan yang ada.



5.1 Kapasitas Beban & Faktor Keselamatan

- Pilih angkat dengan beban nominal ≥1,2 × beban statis maksimum yang diharapkan (memperhitungkan faktor dinamis seperti akselerasi dan kemiringan).

- Memastikan kepatuhan dengan persyaratan faktor keselamatan (≥5: 1 untuk tali kawat, ISO 4309) untuk mengurangi risiko kegagalan tali.



5.2 Tinggi Angkat & Kecepatan

Tinggi angkat: cocok dengan aplikasi (misalnya, 10-20 m untuk gudang, 50-100 m untuk konstruksi tinggi).

- Kecepatan mengangkat: Efisiensi keseimbangan dan kontrol (0,3-1 m / min untuk beban berat, 5-10 m / min untuk beban ringan).



5.3 Sumber Daya & Kondisi Lingkungan

- Listrik: Ideal untuk instalasi tetap dengan catu daya stabil (380V AC); Model DC untuk penggunaan mobile.

- Manual: Terbaik untuk aplikasi frekuensi rendah, beban kecil atau lingkungan bebas daya.

- Pneumatik: tahan ledakan, cocok untuk lingkungan berbahaya (ATEX Zone 1/2) atau basah (laut, pertambangan).



5.4 Persyaratan daya tahan & pemeliharaan

- Jenis tali kawat: Inti baja untuk kekuatan tinggi, inti serat untuk fleksibilitas; galvanis atau stainless steel untuk ketahanan korosi.

- Kelas perlindungan: IP54 + untuk tahan debu / air; IP67 untuk penggunaan laut / lepas pantai.

- Interval pemeliharaan: Pilih model dengan komponen disegel untuk memperpanjang interval layanan (500-1000 jam operasi).



5.5 Fitur Keselamatan

- Sistem rem yang aman (memegang 150% beban nominal).

Perlindungan beban berlebihan (mekanis atau elektronik) untuk mencegah melebihi kapasitas nominal.

- Tombol berhenti darurat dan saklar batas (atas / bawah) untuk mencegah perjalanan berlebihan.



6.1 Kepatuhan peraturan

Mengikuti standar ASME B30.16 (angkat), ISO 4309 (tali kawat), EN 13157 (peralatan angkat), dan OSHA 1910.184 (penanganan bahan).

Model tahan ledakan harus sesuai dengan ATEX (Eropa) atau NEC (Amerika Utara) untuk lingkungan berbahaya.



6.2 Pemeriksaan & Pemeliharaan Rutin

- Pemeriksaan harian: Periksa tali kawat untuk mengurai, menggulung, atau untaian yang rusak (ganti jika ≥5% untaian rusak di bagian 6 inci); memverifikasi fungsi rem dan mengendalikan responsivitas.

- Pemeliharaan Periodik: Pelumas kereta gigi setiap 500 jam operasi; uji perlindungan beban berlebihan dan sistem rem setiap tahun; mengganti tali kawat setiap 1-3 tahun (tergantung pada penggunaan).

Sertifikasi: Pemeriksaan tahunan oleh teknisi yang berkualitas, dengan dokumentasi kepatuhan (ISO 9001).



6.3 Pelatihan Operator & Praktik Terbaik

Operator harus menyelesaikan pelatihan OSHA 1910.184 dan menunjukkan keahlian dalam perhitungan beban, operasi peralatan, dan prosedur darurat.

Praktik yang dilarang: Melebihi beban nominal, beban samping (menyebabkan kerusakan tali), beroperasi dengan komponen yang rusak, atau berdiri di "zona bahaya" beban (1,5 × panjang tali dari drum).

- Peralatan keselamatan: Gunakan peredam tali untuk mencegah mundur jika tali kawat pecah; Operator harus memakai PPE (topi keras, sarung tangan, kacamata pengaman).
